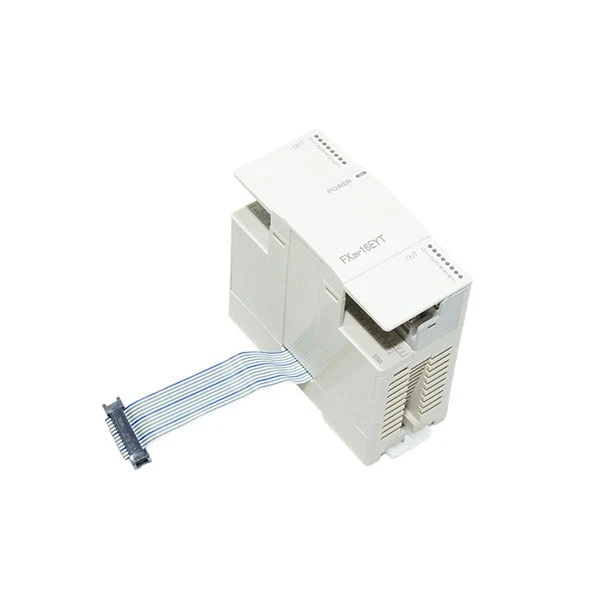

Mitsubishi FX2N-16EYT-ESS/UL

Merkki:Mitsubishi
Malli:FX2N-16EYT-ESS/UL

Varaston tilanne:Tavarat ovat saatavilla varastossa.

Tuotteen ominaisuudet

Mitsubishi FX2N-16EYT-ESS/UL on Mitsubishi Electricin valmistama korkealaatuinen-16-pisteen transistorilähteen ulostulolaajennusmoduuli. Mitsubishi FX2N-16EYT-ESS/UL on yhteensopiva seuraavien Mitsubishi PLC-mallien kanssa: FX1N, FX2N, FX3G, FX3U, FX1NC, FX2NC, FX3GC ja FX3UC. Kun liität sen FX1NC- tai FX2NC-logiikoihin, tarvitset FX2NC-CNV-IF:n. Käytä FX3GC- tai FX3UC-logiikassa joko FX2NC-CNV-IF- tai FX3UC-1PS-5V-sovittimia. Tämä yhteentoimivuus tekee Mitsubishi FX2N-16EYT-ESS/UL:sta monipuolisen laajennusmoduulin, joka voidaan helposti integroida useisiin PLC-järjestelmiin.

Tässä moduulissa on 16 transistorilähdelähtöä, joista jokainen pystyy käsittelemään enintään 0,5 A:n virtaa. Jokaisella neljällä lähtöpisteellä on yhteinen liitin (COM), joka käyttää optista kytkimen eristystä turvallisen ja luotettavan toiminnan takaamiseksi. Mitsubishi FX2N-16EYT-ESS/UL:n paneelissa on LED-ilmaisimet, joiden avulla voit seurata ulostulon tilaa nopeasti. Se toimii ulkoisella virtalähteellä, jonka jännite vaihtelee välillä 5 V DC - 30 V DC ja jonka ehdotettu jännite on 24 V DC, jota käytetään yleisesti teollisuusympäristöissä. FX2N-16EYT-ESS/UL:n maksimikuormateho on 12 W 24 V DC:llä (resistiivinen kuorma), avoimen piirin vuotovirta on alle 0,1 mA 30 V DC:llä, mikä osoittaa hyvää sähköistä suorituskykyä.

Mitsubishi FX2N-16EYT-ESS/UL on suunniteltu kestämään vaativia teollisuusolosuhteita. Se voi toimia normaalisti 0 - 55 asteen lämpötiloissa, ja se voidaan pitää -25 - 75 asteen lämpötilassa. Se voi toimia kosteusalueella 5 % - 95 % ilman kondensaatiota. Tämä moduuli kestää myös hyvin tärinää, iskuja ja melua. Se kestää jopa 147 m/s² kiihtyvyyttä, 11 ms iskua ja 1000 Vp-p melua. Lisäksi Mitsubishi FX2N-16EYT-ESS/UL on saanut UL, cUL, CE (EMC), CE (RoHS), KC (EMC) ja muut kansainväliset sertifikaatit sekä hyväksynnät ABS:ltä, DNV:ltä, LR:ltä ja muilta organisaatioilta, mikä osoittaa sen korkean laadun ja luotettavuuden.

Tekniset tiedot

Malli	FX2N-16EYT-ESS/UL
Tuotetyyppi	MELSEC-F-sarjan FX2N-moduuli
I/O-pisteet	16 pistettä
Lähtötyyppi	Transistori / lähdelähtö
Ulkoinen virtalähde	5 V DC - 30 V DC
Suurin kuormitusteho	12W/24V DC (resistiivinen kuorma)
Avoimen piirin vuotovirta	0,1mA/30V DC
Mitat (L × K × S)	40mm × 90mm × 87mm

Sovellusskenaariot

Yksi Mitsubishi FX2N-16EYT-ESS/UL:n tyypillisistä sovelluksista on laajentaa pienten PLC-järjestelmien digitaalista lähtöä. Monet pienet työpajat ja tuotantolinjat käyttävät Mitsubishin PLC-malleja, kuten FX1N, FX2N ja FX3G, joissa saattaa olla rajoitetusti sisäänrakennettuja{11}}lähtöliittimiä. Mitsubishi FX2N-16EYT-ESS/UL voi yksinkertaisesti lisätä lähtöpisteiden määrää 16:lla, jolloin PLC-järjestelmä voi ohjata enemmän ulkoisia laitteita, kuten merkkivaloja, pieniä moottoreita ja solenoidiventtiilejä. Sen vaatimaton koko ja DIN-kisko-asennustyyli säästävät tilaa ohjauskaapissa, mikä tekee siitä täydellisen pienikokoisille ohjausjärjestelmille, jotka vaativat rajoitetusti asennustilaa.

Mitsubishi FX2N-16EYT-ESS/UL käytetään yleisesti myös automaattisilla tuotantolinjoilla, kuten kokoonpanolinjoilla, kuljetinlinjoilla ja lajittelulinjoilla sähkö-, mekaniikka- ja elintarviketeollisuudessa. Näillä tuotantolinjoilla moduuli ohjaa useiden johtavien komponenttien päälle- ja poiskytkentää: se voi käynnistää ja pysäyttää kuljetinhihnan, hallita lajittelusylintereiden toimintaa ja aktivoida laskentaantureita. Mitsubishi FX2N-16EYT-ESS/UL:ssa on nopea vasteaika (alle tai yhtä suuri kuin 0,2 ms) ja luotettava lähtöteho, mikä varmistaa tuotantolinjan sujuvan toiminnan, vähentää laitevikoja ja parantaa tehokkuutta.

FAQ

K: Mikä on MITSUBISHI FX2N-16EYT-ESS/UL?

V: Mitsubishi FX2N-16EYT-ESS/UL on 16-pisteinen transistorilähtömoduuli ohjelmoitavien logiikkaohjainten (PLC) FX2N-sarjalle. FX2N-laajennusmoduuli yhdistää PLC:n ulkoisiin laitteisiin, kuten releisiin, solenoideihin, ilmaisimiin ja pieniin moottoreihin. "T" tarkoittaa transistorilähtöä, "ESS" tarkoittaa nielutyyppistä johtokokoonpanoa ja "UL" osoittaa, että Underwriters Laboratories on sertifioinut sen turvallisuusstandardien mukaisesti, mikä tekee siitä hyväksyttävän monenlaisiin teollisuusautomaatiosovelluksia.

K: Mitä eroa on "ESS" (Sink) ja "ES" (lähde) lähtömoduuleilla?

V: Tämä on tärkeä kytkentätekijä FX2N-lähdöille. FX2N-16EYT-ESS on nielulähtömoduuli. Tässä mallissa virta kulkee kuormalaitteesta moduulin lähtöliittimeen piirin täydentämiseksi. Sitä vastoin lähdelähtömoduulin (ES) liittimestä virtaa virtaa kuormaan. Valintasi määräytyy nykyisen järjestelmäsi johdotustavan ja käytettävien antureiden/syöttölaitteiden tyypin mukaan. Ennen kuin päätät käyttää nielu- vai lähde-FX2N-moduuleja, tarkista järjestelmäsi johdotus.
